Neįgaliųjų vežimėliui pritaikyta ADA tualeto priekaba

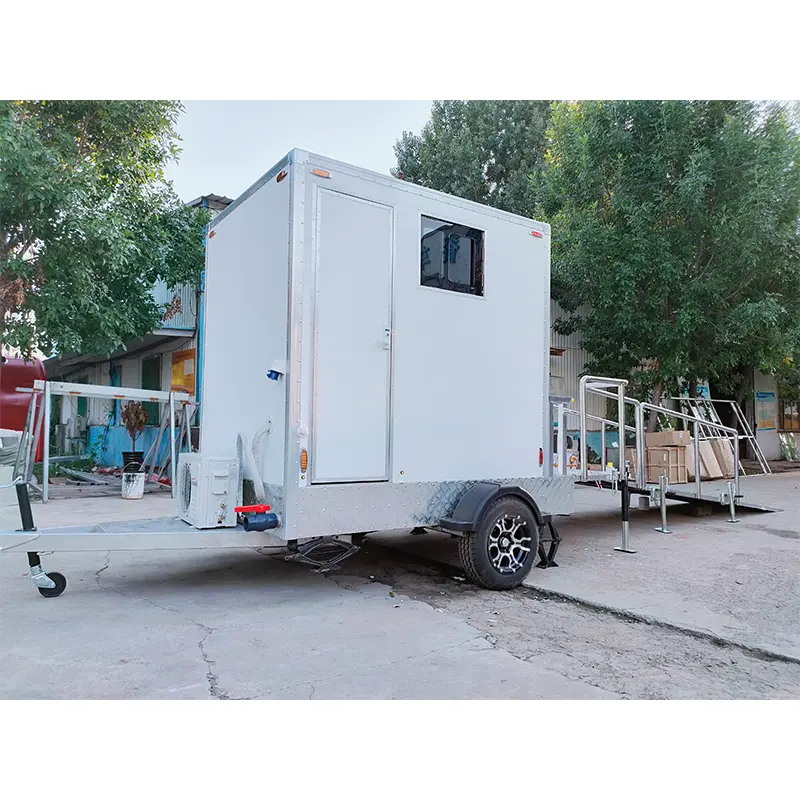

TUNE neįgaliųjų vežimėliams pritaikytas ADA tualeto priekaba yra mobilus tualeto įrenginys, skirtas neįgaliųjų vežimėlių naudotojams ir žmonėms, kuriems reikalinga papildoma pagalba. „Qingdao Tune Technology Co., Ltd.“, kaip mobiliųjų tualetų priekabų gamintoja, gamina šią ADA tualeto priekabą viešiems renginiams, savivaldybių patalpoms, statybvietėms ir prieinamų vietų projektams. Konstrukcija apima platesnį privažiavimo kelią, išorinę metalinę rampą, erdvų vidinį išdėstymą, prieinamą rankų plovimo įrangą, griebtuvus ir pagalbos iškvietimo mygtuką.

ADA tualeto priekaba nevertinama tik pagal rampą. Durų prošvaisa, rampos nuolydis, apsisukimo erdvė, tualeto perkėlimo zona, turėklų padėtis, kriauklės aukštis, avarinės prieigos ir vietinės pasiekiamumo taisyklės turi įtakos praktiniam naudojimui.

Pateikta konfigūracija skirta užtikrinti, kad būtų sumažinta kliūtis. Vietiniai pirkėjai patikrina galutinį brėžinį pagal jų šalyje, valstijoje ar savivaldybėje galiojančias taisykles, prieš pradėdami naudoti įrenginį.

Pagrindiniai matmenys ir konfigūracija

Galutiniai matmenys ir vidiniai tarpai patikrinti patvirtintame techniniame brėžinyje. Papildoma įranga gali turėti įtakos turimam posūkio plotui, techninės priežiūros prieigai ir bendram svoriui.

Svarbi prieinamumo informacija

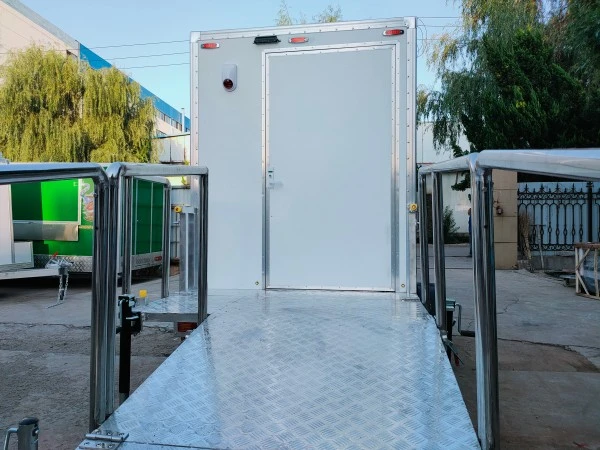

Įvažiavimo rampa

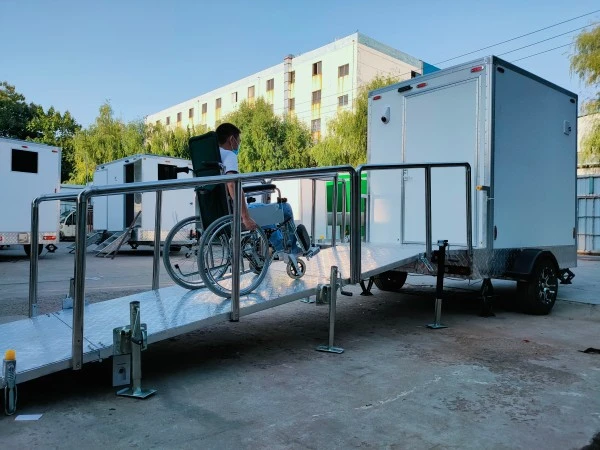

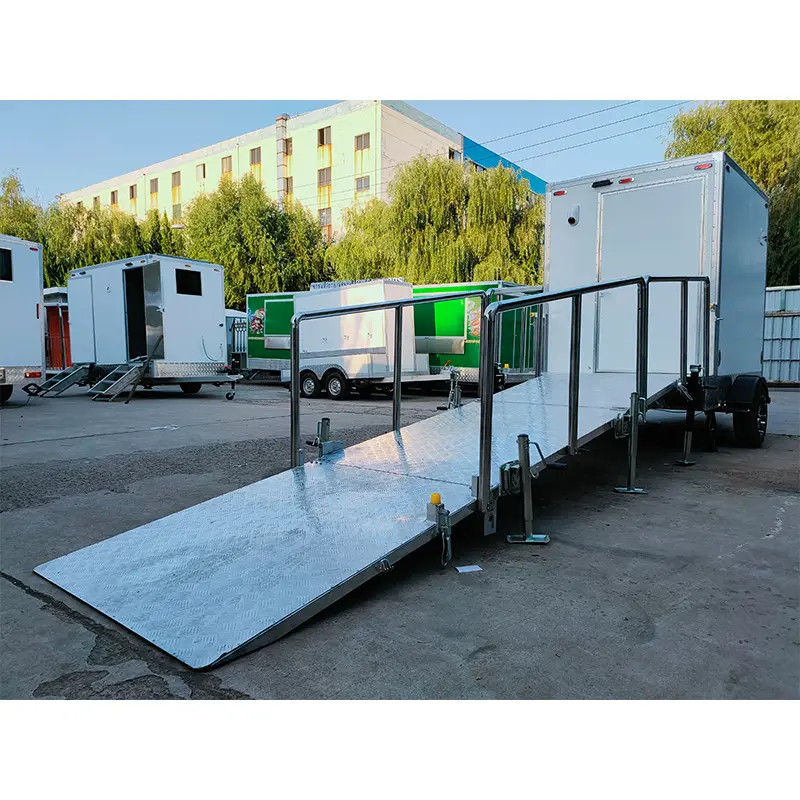

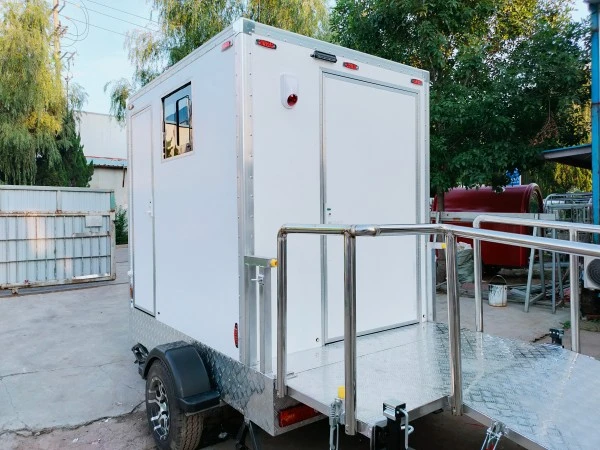

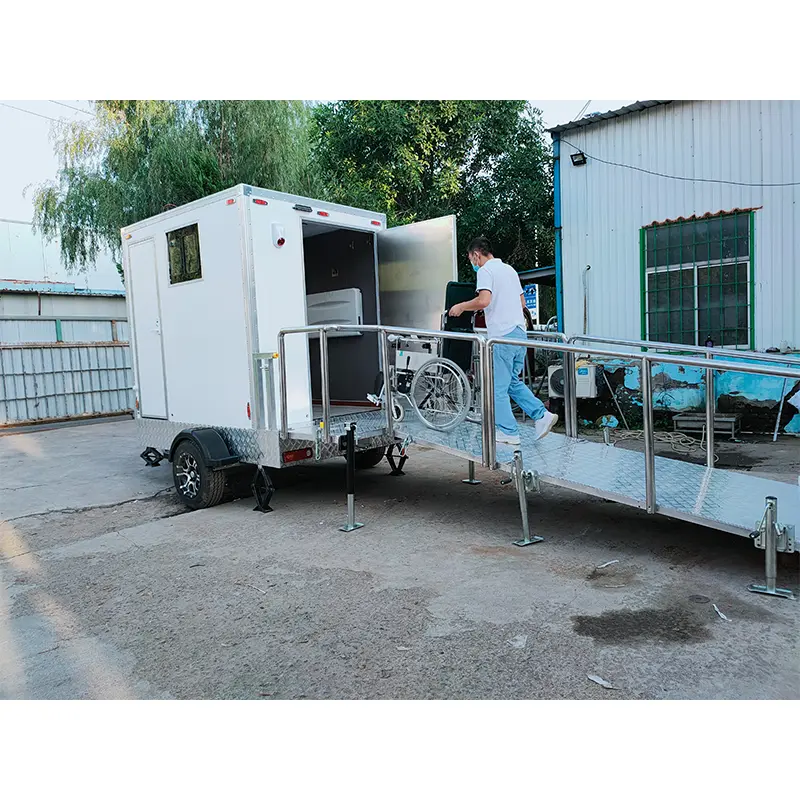

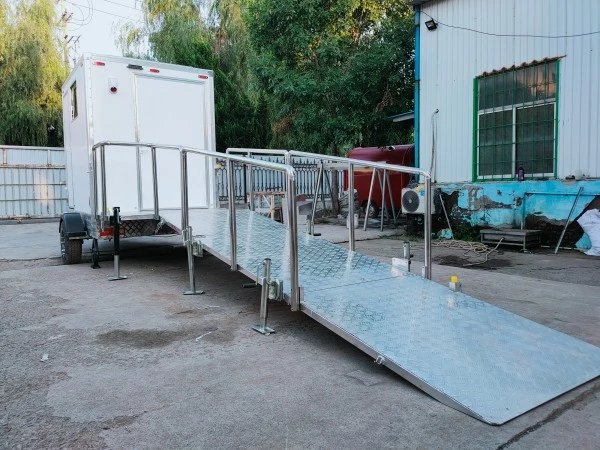

Metalinė prieigos rampa sumažina aukščio skirtumą tarp žemės ir priekabos grindų. Aikštelės operatorius pastato priekabą ant stabilios žemės ir apsaugo rampos paviršių nuo purvo, vandens, birių medžiagų ir kliūčių.

Tikrasis rampos kampas priklauso nuo priekabos grindų aukščio ir žemės sąlygų. Rampos priekyje yra rezervuota tinkama nusileidimo vieta, kad neįgaliojo vežimėliuose sėdintys asmenys galėtų saugiai prieiti, pasukti ir įlipti.

Durų ir interjero judėjimas

Platesnis įėjimas ir atviras vidinis išdėstymas suteikia daugiau vietos neįgaliųjų vežimėliams. Galutiniame projekte atsižvelgiama į vežimėlio apsisukimo spindulį, durų svyravimą, tualeto perkėlimo padėtį ir priartėjimo prie kriauklės maršrutą.

Viešųjų projektų atveju pirkėjas patvirtina, ar pagal vietines taisykles reikia papildomų turėklų, ženklų, neslidžios grindų dangos, vizualinių indikatorių ar avarinio apšvietimo.

Tualetas ir atraminiai bėgiai

Keraminis kojyčių nuplaunamas tualetas pastatytas tokiame aukštyje, kad būtų patogu naudotis. Griebtuvai palaiko naudotojus perkėlimo ir judėjimo metu. Galutinė strypų vieta ir stiprumo reikalavimai tikrinami gamybos patikrinimo metu.

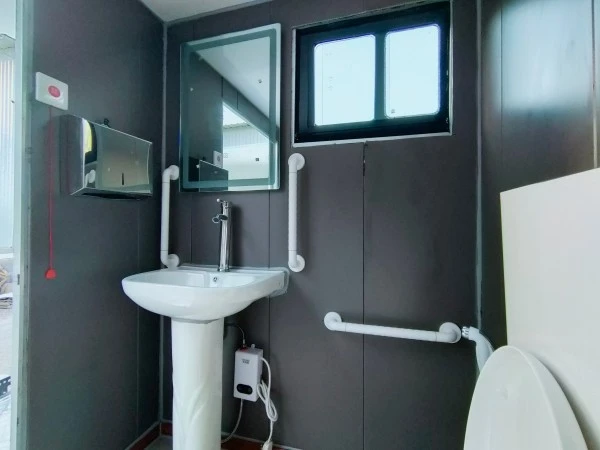

Prieinamas praustuvas

Praustuvas suprojektuotas žemesniu ir lengviau pasiekiamu išdėstymu nei standartinė stovima kriauklė. Pirkėjas patvirtina pageidaujamą kriauklės aukštį, kelių tarpą, maišytuvo stilių ir karšto vandens valdymo metodą prieš baigdamas brėžinį.

Pagalbos skambučio mygtukas

Priekabos viduje įtaisytas pagalbos iškvietimo mygtukas, todėl prireikus vartotojas gali paprašyti pagalbos. Projekto operatorius apibrėžia, kaip priimamas signalas, kas reaguoja ir kaip sistema išbandoma prieš atidarant priekabą visuomenei.

Kur galima naudoti priekabą

Ši nešiojama tualeto priekaba skirta:

● Vestuvės lauke ir vieši renginiai

● Festivaliai ir parodos

● Statybos ir renovacijos aikštelės

● Parkai ir poilsio zonos

● Sporto vietos

● Filmo gamybos vietos

● Laikinos savivaldybės patalpos

● Reagavimo į nelaimes ir pagalbos projektai

● Prieinama įranga privačioms funkcijoms

Lauke vykstančiame renginyje priekaba statoma tvirtoje trasoje su pakankamai vietos aplink rampą. Pagal statybos projektą privažiavimo takas yra atskirtas nuo sunkios technikos ir, kur įmanoma, nelygios žemės.

Mobilusis formatas yra naudingas, kai pasiekiamas įrenginys reikalingas ribotam projekto laikotarpiui arba perkeliamas iš vienos vietos į kitą. Pirkėjas organizuoja transportavimą, žemės palaikymą, gėlo vandens užpildymą, nuotekų šalinimą ir eilinį valymą.

Vandens, elektros ir klimato sistemos

Etaloniniame modelyje yra 400 l gėlo vandens bakas ir 800 l nuotekų bakas. Šios talpyklos palaiko laikiną eksploatavimą, nereikalaujant nuolatinio komunalinio vandens prijungimo, o aptarnavimo intervalas priklauso nuo vartotojų skaičiaus ir valymo reikalavimų.

Į standartinę įrangą įeina:

● Viena rankų plovimo kriauklė

● Mygtukas su mygtuku

● Karšto ir šalto vandens sistema

● Vandens siurblys

● Oro kondicionavimo sistema

● Vidaus ir išorės apšvietimas

● Dušo galvutė ir užuolaidos, jei pasirinkta

● Muzikos atkūrimo sistema

● Veidrodis ir atramos detalės

Elektros įtampa, dažnis, oro kondicionavimo galia, vandens šildytuvo tipas ir avarinio mygtuko jungtis patvirtinami pagal paskirties rinką.

Veikimo vadovas

Prieš atidarant

1. Padėkite priekabą ant stabilios ir pakankamai lygios žemės.

2. Įdiekite ir patikrinkite prieigos rampą.

3. Patikrinkite laisvą maršrutą nuo žemės iki įėjimo.

4. Pripildykite gėlo vandens baką.

5. Išbandykite kriauklę, maišytuvą ir tualetą.

6. Patikrinkite pagalbos skambučio mygtuką.

7. Patikrinkite griebtuvus ir prieinamus tvirtinimo elementus.

8. Patvirtinkite apšvietimą, oro kondicionavimą ir vėdinimą.

9. Naudojimo metu laikykite nuotekų išleidimo angą uždarytą.

Eilinis patikrinimas

Operatoriai suplanuotais intervalais tikrina rampos paviršių, durų judėjimą, griebtuvų tvirtinimo elementus, priėjimą prie kriauklės, tualeto funkciją, avarinį signalą ir grindų būklę.

Gamyklos kokybės kontrolė

TUNE Factory organizuoja priekabos matmenų, ašių ir padangų montavimo, stabdžių ir apšvietimo sistemų, rampos konstrukcijos, durų pločio ir veikimo, tualeto ir greiferio įrengimo, kriauklės padėties, vandens siurblio ir vandentiekio jungčių, avarinio mygtuko veikimo, oro kondicionavimo funkcijos, vidaus apdailos ir grindų būklės, pakavimo ir transportavimo apsaugos patikrą.

Pirkėjas prieš išsiuntimą prašo galutinio maketo brėžinio, įrangos sąrašo ir patikrinimo įrašo.

Tinkinimo parinktys

Vidus derinamas pagal projekto reikalavimą. Parinktys apima:

● Kitingas kriauklės išdėstymas

● Papildomi griebtuvai

● Alternatyvūs maišytuvo valdikliai

● Karšto vandens įranga

● Išorinis prekės ženklas

● Tinkintos spalvos

● Nuorodos ir pasiekiamumo ženklai

● Papildomas apšvietimas

● Pakeistas durų arba rampos išdėstymas

● Pasirinkta dušo įranga

Peržiūrėtas pritaikymas atsižvelgiant į jo poveikį posūkio erdvei, kėbulo matmenims, ašies apkrovai, elektros poreikiams ir prieigai prie priežiūros.

Sertifikatai

CE ženklas – ES saugos, sveikatos ir aplinkos apsaugos standartai.

ISO 9001 – tarptautinis kokybės vadybos sistemos standartas.

DOT sertifikatas – JAV transporto departamento saugos standartai.

Dažnai užduodami klausimai

Ar šis įrenginys gali būti naudojamas viešame renginyje?

Jis naudojamas viešiems renginiams, kai galutinis išplanavimas, privažiavimo trasa ir vietos prieinamumo reikalavimai yra peržiūrėti ir patvirtinti projekto vykdytojo.

Ar rampa automatiškai hidraulinė?

Standartinis failas identifikuoja metalinę prieinamumo rampą. Hidraulinė nuleidimo sistema laikoma pasirenkama konfigūracija, nebent ji konkrečiai nurodyta ir nepatvirtinta citatoje.

Ar jam reikia nuolatinio vandens jungties?

Nebūtinai reikalingas nuolatinis ryšys, nes priekaboje yra gėlo vandens bakas. Bakas pripildomas, o nuotekos pašalinamos per patvirtintą sistemą.

Ar produktas gali būti pritaikytas?

Taip. TUNE gamykla prieš gamybą aptaria interjero įrangą, spalvas, prekės ženklą, vandens sistemas, apšvietimą ir prieinamumo detales.

Citatos reikalavimai

Pateikite paskirties vietą, numatomą pritaikymą, numatomus naudotojus, prieigos prie svetainės sąlygas, reikalingas prieinamumo funkcijas, elektros standartą, vandens tiekimo planą, išorės spalvą, logotipą ir tikslinę pristatymo datą.

TUNE parengia techninį brėžinį, konfigūracijų sąrašą, vandens ir elektros planą, patikros kontrolinį sąrašą ir komercinę citatą tvirtinimui.

Lauko patikrinimas ir klientų įvertinimas: neįgaliųjų vežimėliams pritaikytas ADA tualeto priekaba

Svetainės diegimo apžvalga ir techninė matrica

● Produkto pavadinimas: Neįgaliųjų vežimėliui pritaikytas ADA tualeto priekaba

● Įdiegimo regionas: Vidurio Atlanto pakrantės ir savivaldybių parkų vietos, Jungtinės Valstijos

● Kliento kategorija: komercinių renginių sanitarijos ir automobilių parko nuomos paslaugos

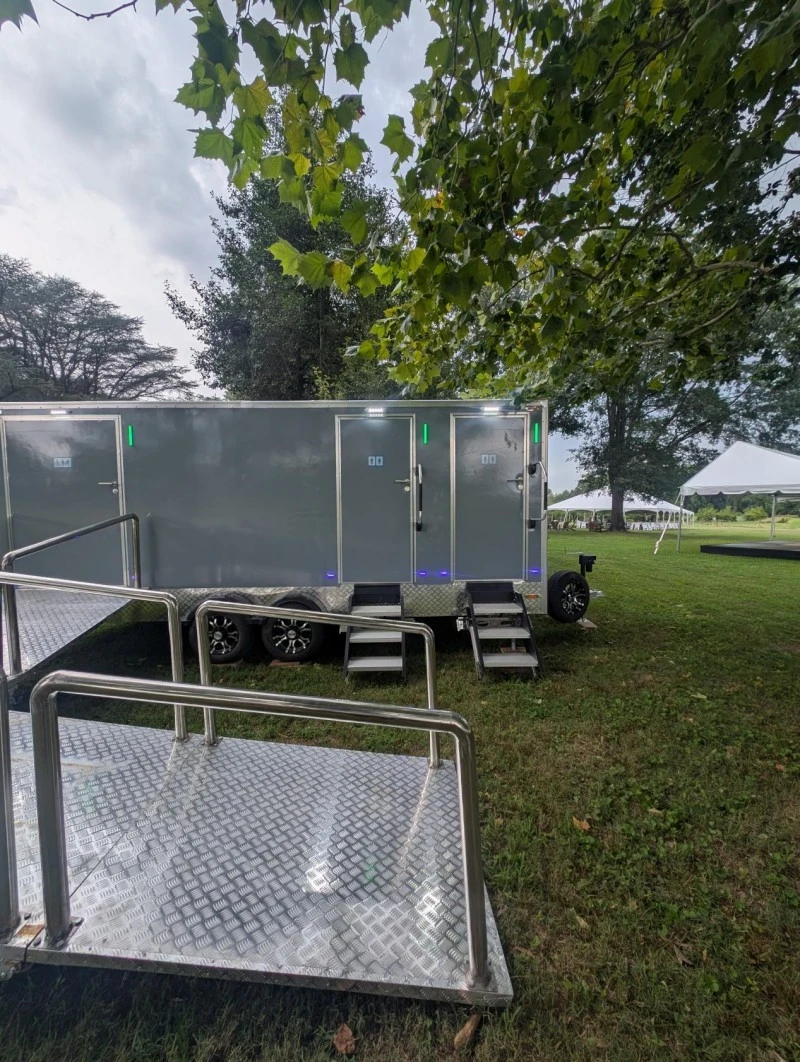

● Aukšto plano išplanavimas: integruotas trijų durų liukso numeris (1 ADA kambarys, pritaikytas neįgaliesiems ir 2 privačios standartinės kameros)

● Vežimėlio specifikacijos: sunkioji tandeminė dviejų ašių sistema, pasirinktiniai ratai su chromo akcentu, didelės apkrovos radialinės padangos

● Užimtumo logikos sistema: prie durų montuojamos išorinės dviejų spalvų LED būsenos juostos (žalia: tuščia / raudona: naudojama)

Struktūrų inžinerija ir ADA atitikties analizė

Norint įdiegti mobiliuosius sanitarijos įrenginius viešiems renginiams ir prabangioms lauko vestuvėms Jungtinėse Amerikos Valstijose, reikia laikytis griežtų struktūrinių standartų, mažo nuolydžio pasiekiamumo gairių ir sunkios važiuoklės inžinerijos:

1. Aukšto stabilumo ADA rampos geometrija ir turėklų tvirtumas

Pagrindiniame komplekte naudojama komercinės klasės prailginta aliuminio deimantinės plokštės rampa. Sukurtas su laipsnišku nuolydžiu, jis leidžia sklandžiai, savarankiškai įvažiuoti neįgaliųjų vežimėliams rankiniais ir elektriniais vežimėliais, taip pat svečiams, kuriems reikalinga vaikštynės pagalba. Ištisiniai, kelių pakopų 304 klasės nerūdijančio plieno turėklai yra tvirtai sumontuoti palei rampos perimetrą, kad būtų išvengta briaunų slydimo ir atlaikytų didelę žemyn nukreiptą jėgą.

2. Dviejų vietovių diegimo galimybė

Įrenginys palaiko rėmo lygumą skirtinguose žemės paviršiuose – nuo ​​minkštos, neasfaltuotos parko velėnos iki kieto asfalto, esančio šalia pakrantės krantinių. Integruoti tvirti atramos išlyginimo kėlikliai pašalina važiuoklės lankstumą apkraunant rampą ir esant dideliam pėsčiųjų eismui.

3. Integruotas užimtumo stebėjimas ir žingsnių ergonomika

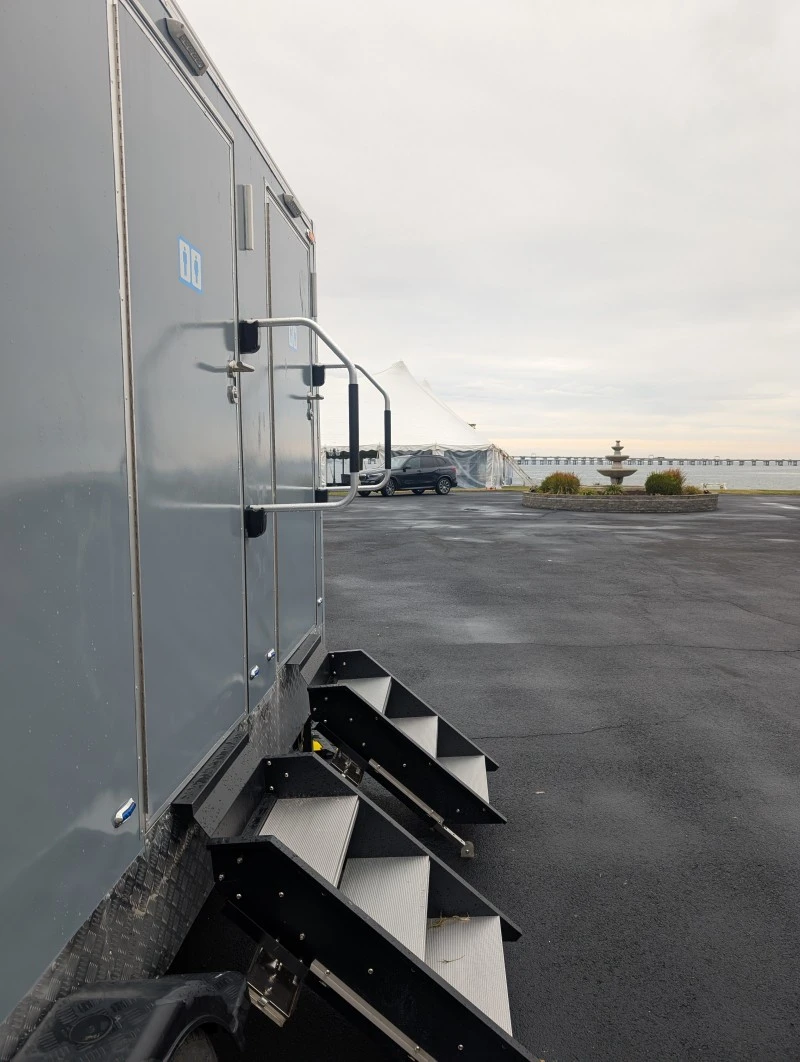

Kiekvienos įėjimo durys turi viršuje sumontuotą išorinę LED apšvietimo juostą ir vertikalią būsenos juostą, kuri automatiškai persijungia iš žalios į raudoną, kai įjungiamas vidinis durų varžtas. Standartiniuose svečių liukso numeriuose naudojami nuleidžiami 3 pakopų aliuminio laiptų moduliai su didelės trinties protektoriaus plokštėmis ir lenktomis plieninėmis pagalbinėmis rankenomis, kad būtų galima saugiai patekti vakaro renginių metu.

Perrašyta JAV klientų apžvalga

Patvirtintas pirkėjas: Vidurio Atlanto įvykių ir transporto priemonių parko sprendimų logistikos vadovas Vieta: Merilandas / Virdžinijos įvykių zona, Jungtinės Valstijos Įvertinimas: 5,0 / 5,0 žvaigždutės

"Į savo nuomojamą parką integravome neįgaliųjų vežimėliams pritaikytą ADA tualeto priekabą, kad atitiktume savivaldybių viešųjų festivalių ir aukščiausios klasės dvaro vestuvių taisyklių laikymosi visame regione taisykles. Prieinamumo įranga dažnai gali atrodyti pramoninė, tačiau šis įrenginys randa tinkamą pusiausvyrą tarp švaraus architektūrinio dizaino ir didelių apkrovų.

Krovinių pristatymas į mūsų kiemą vyko sklandžiai, visi konstrukciniai komponentai atkeliavo nepažeisti. Ant priekinio A formos rėmo esanti ant liežuvio pritvirtinta atsarginė padanga yra praktiškas priedas, suteikiantis mūsų greitkelių vežėjams ramybę keliaujant iš vienos vietos į kitą.

Eksploataciniu požiūriu priekaba pranoko lūkesčius. Savaitgalio renginyje, kuriame dalyvavo 500 svečių, ADA rampa palaikė nenutrūkstamą eismą, nejudėdamas ir nesilankstydamas vejoje. Vidaus vandentiekis patikimai veikė naudojant standartinius miesto vandens ir kranto elektros jungtis. Žalia/raudona LED užimtumo lemputė durų išorėje žymiai sumažino linijų spūstis. Tai gerai suprojektuotas, patvarus ir visiškai funkcionalus mobilus įrenginys.
